Ley de Ohm

Ley de ohm

Magnitudes eléctricas básicas

Las magnitudes eléctricas básicas son el voltaje, la intensidad de corriente y la resistencia eléctrica.

• El voltaje, tensión o diferencia de potencial ( V ) es la magnitud eléctrica que indica la diferencia energética entre dos puntos de un circuito.
• La intensidad de corriente ( I ) es la magnitud eléctrica que indica la cantidad de carga eléctrica que atraviesa una sección del cable por unidad de tiempo.
• La resistencia ( R ) es la magnitud eléctrica que indica la oposición que presenta un conductor al paso de la corriente eléctrica.

La ley de Ohm

El físico alemán Georg Ohm enunció la ley que lleva su nombre, la ley de Ohm, según la cual la intensidad de corriente que circula por un conductor eléctrico es directamente proporcional al valor de la tensión que hay entre sus extremos e inversamente proporcional al valor de su resistencia eléctrica:

I = V / R

Circuito en serie

Un circuito en serie es aquel cuyos componentes se conectan uno a continuación del otro formando una cadena. Es decir, el borne final de un componente se conecta con el borne inicial del siguiente componente.

Características de un circuito en serie

La resistencia equivalente es igual a la suma de todas las resistencias.	Rt = R1+R2+...+Rn
La intensidad de corriente de todos los elementos es la misma y es igual a la intensidad de corriente total del circuito equivalente.	Ig1 =...= Igm= I1=...=In=It
Es un divisor de tensión. La tensión total proporcionada por los generadores se reparte entre todos sus receptores.	Vt =V1+V2+...+Vn
La potencia generada es igual a la potencia consumida.	Pg1+...+Pgm=P1+...+Pn

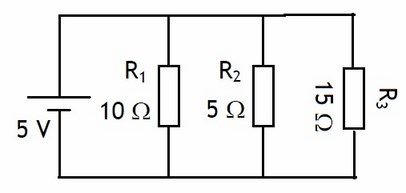

Circuito en paralelo

Un circuito en paralelo es aquel cuyos componentes se conectan entre dos puntos. Es decir, todos los bornes iniciales se conectan juntos y todos los bornes finales se conectan juntos en otro punto de conexión.

Características de un circuito paralelo

La resistencia equivalente es igual a la inversa de la suma de las inversas de las resistencias.	Rt= 1/(1/R1+1/R2+...+1/Rn)
La tensión de todos los elementos es la misma.	Vg= V1=V2=...=Vn
Es un divisor de intensidad. La intensidad de corriente proporcionada por los generadores se reparte entre todos sus elementos.	Ig1+Ig2+...+Igm=It=I1+I2+...+In
La potencia generada es igual a la potencia consumida.	Pg1+...+Pgm=P1+...+Pn

ACTIVIDADES PÁGINA 32

1. Calcula la resistencia de un conductor sabiendo que tiene una tensión entre sus extremos de 20 V y que la intensidad de corriente que lo atraviesa es de 5 A ¿ Qué potencia consume este conductor?

V=I.R → R=V/R=20V/5A= 4Ω

Potencia consumida por R→ P=1².R=5².R= 100W

Potencia general→ I.V=20.5= 100W

   2. Calcula la tensión a la que está sometido un conductor cuyo        valor resistivo es de 10 Ω y que es atravesado por una intensidad            de corriente de 2 A. ¿Cuál es el valor de la potencia que consume?

V=I.R= 20 V

I²R=2².10= 40W

20.2= 40W
